淺談潔凈室的凈化空調設計
四川華銳凈化 2019-04-01 20:32:24 閱讀

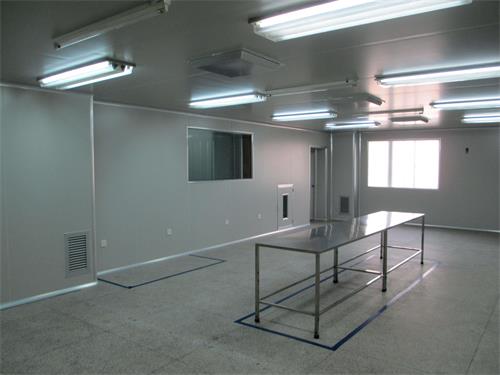

摘要:制藥企業凈化空調系統是保證藥品質量的關鍵系統之一。因此,設計人員擔負的責任重大。本文作者結合多年來的工作經驗,對潔凈室的凈化空調設計進行了研究,具有重要的參考意義。
關鍵詞:醫藥行業 凈化空調設計 問題
本人接觸了許多凈化空調工程,發現某些工程在系統設計、設備選型、安裝等方面存在不少問題,在此就這些問題進行分析并提出一些解決方法。
1 系統設計中風量、風壓的確定
凈化空調系統的特點是送風需經初、中、高效三級過濾,且根據潔凈度級別的不同送風量應達到相應的換氣次數下限。隨著使用時間的延長,三級過濾器阻力會(huì )逐漸增大。一般其阻力值達到初阻力兩倍時,應對過濾器進行清洗或更換。但隨著阻力的增加,系統風量會(huì )不斷下降。因而在設計系統風量、風壓時,應滿足系統終阻力下的最低換氣次數要求。目前有些凈化空調工程設計的風壓按過濾器初阻力設計,而風量按規范下限選取。這種設計雖然設備容量小、初投資少,新建系統風量正好滿足換氣次數下限要求,但由于設計余壓較小,給系統風量分配及壓力平衡的調節造成困難。同時,隨著系統運行阻力的不斷增加,換氣次數最終會(huì )低于規定下限,導致潔凈室抗污染能力減弱,甚至達不到要求的潔凈級別,影響使用。由于凈化空調系統初阻力與終阻力相差較大,因而若系統風量、風壓滿足系統終阻力下的最低換氣次數要求,那么在初阻力狀態下運行時,風量、風壓顯然是有富余的,這樣一來又造成能源浪費。目前,除合理設置節流裝置外,采用變頻技術可以較好地解決這一矛盾。
2 凈化空調系統與舒適空調系統混用的問題
凈化空調系統末端的空氣處理設備是高效過濾器,其初阻力一般大于220Pa。而普通舒適或工藝空調進風末端設備是散流器或百葉風口,額定工況下阻力一般小于60Pa。目前,有些工程中在凈化空調系統送風管上分出支管,向非凈化區送風。這種做法存在以下問題:
2.1 在額定工作狀態下高效送風口與普通送風口的阻力相差較大。因此,若在同一系統內使用,大量送風將涌向普通送風口。為平衡風量,必須調節風閥,但要通過調節閥門降低300~500Pa的風壓也非易事。有時,因閥門質量問題,即使調節閥完全關閉,其漏風量仍然超標,而且噪音很大。如果特殊原因需要從潔凈空調分支管,末端應當設置高效送風口。
2.2 凈化空調系統與舒適空調混用,因非潔凈區圍護結構密閉性一般較差,漏風量大,若回風的質量無保證,故增加了各級過濾器的負擔,影響使用壽命。若非潔凈區不設回風,全部排掉,則勢必使新風量增加,加大了新風負荷,導致風機運行能耗及冷熱量消耗相應增加,運行經濟性差。
鑒于以上原因,不宜將舒適空調系統跨接在凈化空調系統中。
3 風口設計方面存在的問題
3.1 回風口尺寸設計不合理,關于回風口風速在>(GB50019-2003)中有明確的規定。要達到設計的風速要求必須有合適的通風凈面積。目前,有些設計中以風口面積作為通風凈面積,而忽略了百葉的遮擋效應,因為有限面積往往遠小于風口截面積,當達到設計要求的風量時,風口風速超標產生嘯音。
3.2 回風口位置布置不合理,有些設計中回風口位置與實際使用中對氣流組織的要求不一致?;仫L(fēng)口應盡量布置在最易受污染的地方,氣流從最清潔處流向它,而往往實際很多情況都相反?;仫L(fēng)口應布置在盡少擾流的地方,事實上很多工程回風口都設置于門口,從美觀角度是可行的,但是門的開關大大增加對風口的擾流,其實是不合適宜的。
4 不合理的回風口風量調節方式
凈化空調系統中在滿足潔凈室送風量要求的前提下,其正壓是通過對回風量的控制實現的?,F在有些工程設計中與回風口對應的回風支管上不裝調節閥,而是使用可調百葉回風口調節風量,這種做法有以下弊端:
4.1 因潔凈室需定期進行清潔,在清潔過程中,很可能會(huì )使回風百葉的角度發生變化,導致室內正壓的波動。
4.2 當作用在某回風口上的風壓較高,其回風量大于設計風量時,須關小回風百葉。有時導致回風口處風速超標,產生嘯音(有時會(huì )很?chē)乐兀┰黾恿藵崈羰覂鹊脑胍簟?nbsp;
因此,建議回風口設固定百葉,回風管上設對開調節閥,回風量由設于風管上的調節閥進行調節。這樣,既可保證潔凈室內壓力狀態的穩定,又可有效減小噪音。
5 新風口存在的問題
5.1 新風口凈通風面積偏小
新風口往往采用防水百葉風口,其阻力值大,凈流通斷面小于普通百葉風口。有些工程設計中對以上因素顯然考慮不足,設計新風口尺寸偏小,新風阻力大,造成風量供給不足,且風口風速?lài)乐爻瑯?,噪音較大。況且新版GMP規范對大消毒有嚴格要求,設計人員在設計中往往忽略了大消毒后需要不小于50%送風量的新風進行循環,所以新風口應按消毒排風時的最大新風量考慮。
5.2 關于新風過濾的問題
現有些工程設計在新風入口處加無紡布過濾層,這種做法會(huì )出現幾個問題:由于加在新風入口處的過濾層多為單層無紡布,與空氣接觸面積小,容塵量小,使用周期短,需頻繁更換;另外許多新風采集口的位置一般都不方便濾料的更換;還有下雨時很可能將新風口濾料打濕,此時,新風口幾乎堵塞。綜上所述,新風口加濾料會(huì )增大新風阻力。而凈化空調系統的新風除滿足衛生要求外,還是保證潔凈室維持正壓的必要條件。新風量波動會(huì )造成潔凈室壓力波動,影響系統的穩定運行。因而新風口加鋁網防蟲即可,而加濾料的做法是不可取的。
6 送回風管路中閥門設置存在的問題
6.1 防火閥使用不當
目前有許多工程設計多在干管上使用防火調節閥,其目的是既可防火又可調節風量。而實際采用防火調節閥調節風量有三個弊端。根據>(GB50019-2006)要求,防火閥多位于風管穿越隔墻或樓板處,其位置往往不利于手動調節。防火調節閥自身的結構限制了調節作用,其調節范圍有限。由于目前部分國產防火調節閥質量不能令人滿意,故經常進行調節很可能造成調節失靈,甚至失去防火功能,為安全運行留下隱患。因此,建議防火閥與風量調節閥分別設置,即應防火處安裝防火閥,應調節風量處設置風量調節閥,盡量少使用防火調節閥,實現大幅度和高頻率地風量調節。
6.2 送回風管路上調節閥設置不合理
有些工程設計除空調機組送、回風口及新風口設置調節閥外,其余調節閥均設于風管末端,即送、回風處在各路支管的分支點處均未設置調節閥。送、回風口風量完全靠設在該處的調節閥進行調節。這樣,作用于部分風口上的風壓較大,為平衡風量需增加閥門阻力,調節風閥后,可能會(huì )產生較大的嘯音,增大了系統的噪聲,同時給各支路阻力平衡及風量調節造成很大困難。
7 自控系統電動調節閥的啟閉控制
有自控的凈化空調系統中電動調節閥的設置往往是系統停機,電動調節閥關閉;系統開機,電動調節閥按預定的角度開啟。理論上電動調節閥的開啟和關閉是同時進行的,實際上由于執行機構及風閥本身的某些原因,造成啟閉運作不協調。如開啟時回風閥先于送風閥,可能造成系統在短時間內的全面負壓。尤其是當有生產線穿越潔凈間,例如,制藥行業的灌裝車間時,對保證系統潔凈度及產成品合格率都是十分不利的。因而,在設計時應充分考慮以上因素。自控系統在控制閥門啟閉時,適當設置超前或滯后時間。
8 結束語
出現上述問題的主要原因是設計中往往僅從規范、規定出發,而對實際使用中可能出現的問題了解較少。而安裝公司有時候自作主張,隨意更改設計圖紙,而出現問題。因而,設計人員應盡可能多地參加工程實踐,重視技術交底、施工安裝及系統運行中出現的問題,不斷總結經驗,完善設計方案,提高設計水平。而安裝公司更應該重視這些問題,積極配合圖紙施工。
