摘 要：依據凈化車間的獨特構造及其各凈化室對照明燈具燈源的要求，設計方案了一整套智能照明系統自動控制系統。選用該自動控制系統能夠合理的提高效率、節約資源、提升工業區安全性、建立迅速安全巡檢、遠程控制、照明設備常見故障預報等作用；具備優良的實際意義與經濟發展使用價值。

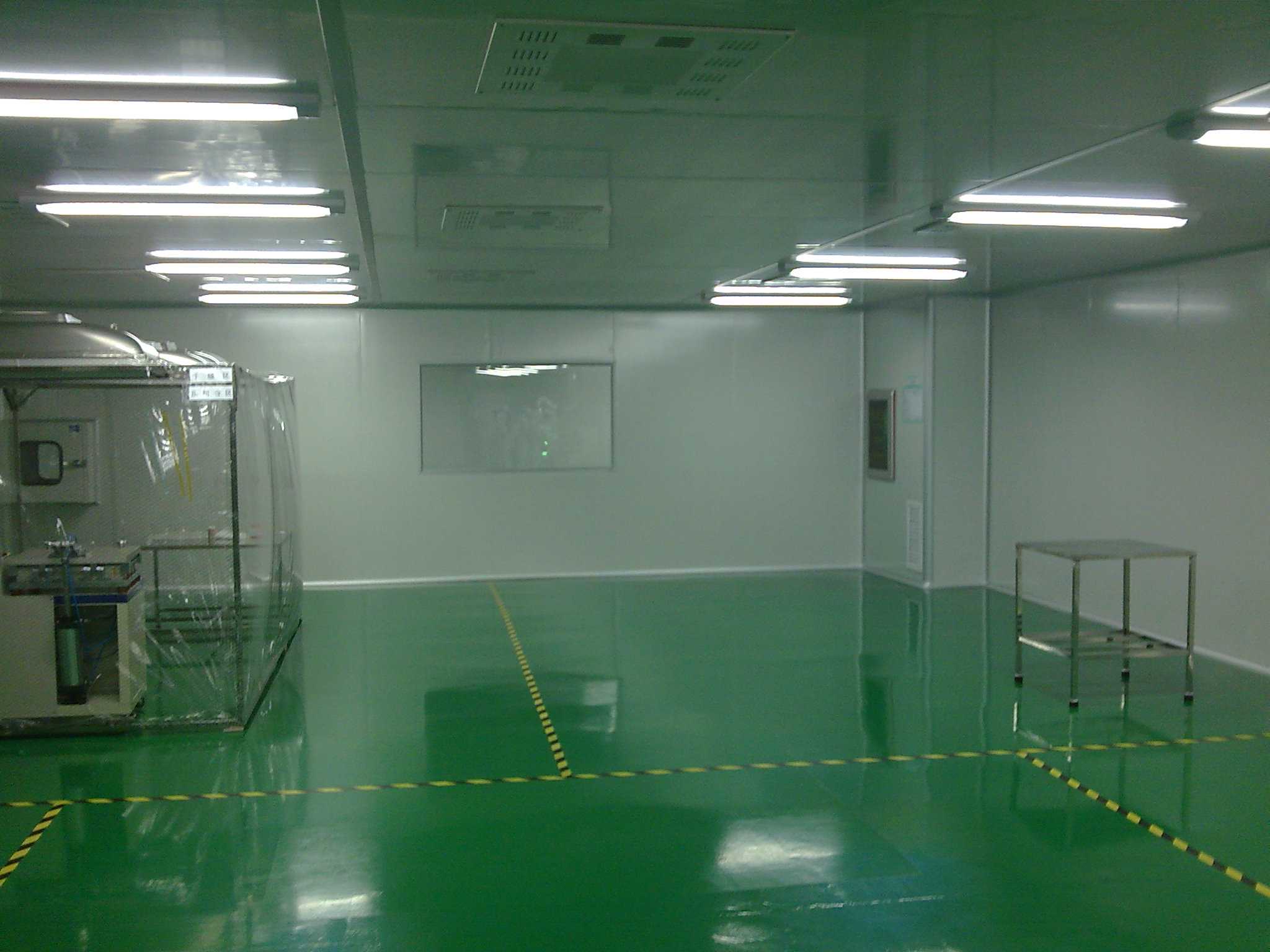

　　電子光學、生物醫藥、手術治療診療、儀器儀表生產制造等公司常用的凈化車間通常均由好幾個凈化室構成，工作人員流動性線路繁雜，出進安全通道迂回；工作人員出入凈化車間時必須有自?xún)糇饔脮r(shí)間，用時較長；凈化車間大多數為無窗工業廠房，再加各凈化室對照明燈具的要求，因此凈化車間的照明燈具輸出功率很大；一些凈化室具備信息保密規定，不期待不相干工作人員進到?，F階段，凈化車間內對照明燈具的操縱方法仍選用傳統式的就地控制措施，也就是說各照明燈具模塊由當地的電源開關開展開、關操縱。這就存有下列好多個不夠：

　?。?）一些凈化室必須有預開照明燈具規定，傳統式控制措施必須就地開照明燈具后，隨后等候，工作效能較低；

　?。?）工作人員進、出凈化車間時，不可以預開、后關安全通道照明燈具，對工作人員出入帶來不便；

　?。?）依據安全性、環保節能標準規定，工作人員必須在員工下班了對各凈化室的照明燈具關掉狀況開展安全巡檢，因為凈化車間的獨特構造、及其一些凈化室的信息保密規定，這一安全巡檢全過程不僅用時耗力，且不符信息保密規定。

　　文中依據凈化車間的特性和各清潔屋子對照明燈具燈源的不一樣規定，設計方案了一整套應用場景遠程控制的集中化照明燈具自動控制系統，處理了左右存在的不足。

　　1 智能照明系統自動控制系統組成基本原理

　　智能照明系統自動控制系統的基本原理框圖如圖所示1如圖所示。根據該自動控制系統關鍵建立對凈化車間內的全部照明燈具設備建立給出操縱：

　?。?）照明燈具集中化控制面板根據鍵盤輸入開、關命令，并根據RS485通信線傳輸給各照明燈具操縱終端設備，各照明燈具操縱終端設備根據汽車繼電器對照明設備建立開、關操縱，并將照明燈具的開、關的情況回到給照明燈具集中化控制面板；

　?。?）各照明燈具操縱終端設備根據檢驗穿過汽車繼電器接點的電流量分辨照明燈具是不是出現故障。要是汽車繼電器合閉，但沒有檢驗到電流量，表明照明燈具常見故障，常見故障信息內容根據RS485通信線回到給照明燈具集中化控制面板；

　?。?）照明燈具集中化控制面板鍵入開、關命令時，液晶顯示屏?@示屏同歩顯示信息鍵入的信息內容，并同歩顯示信息所操縱照明燈具的操縱結果；

　?。?）照明燈具集中化控制面板的顯示燈和各照明設備的開、關、常見故障情況同歩，標示燈不閃為關情況、顯示燈亮為開情況、顯示燈忽明忽暗為常見故障情況。

　　2 智能照明系統自動控制系統的技術性建立

　　本智能照明系統自動控制系統的構造如圖所示2如圖所示。各控制模塊作用為：

　?。?）主控制器（CPU）：包含中央處理器、RS485通信電源電路、液晶顯示屏控制回路、顯示燈控制回路、電腦鍵盤控制回路、開關電源等；

　?。?）液晶顯示屏：鍵盤輸入指令及實際操作顯示；

　?。?）顯示燈區：顯示信息各照明設備的情況，包含打燈情況、熄燈情況、常見故障情況；

　?。?）照明燈具操縱終端設備：一組燈具安裝一整套，包括中央處理器、RS485通信電源電路、照明燈具故障測試電源電路、燈具開關控制回路、開關電源轉換等；

　?。?）雙絞線：至少4根做為28V直流穩壓電源線，用于給各終端設備供電系統；2根做為RS485通信線；另一個2根應急；

　?。?）汽車繼電器接點：由照明燈具操縱終端設備上的汽車繼電器出示，用于操縱照明燈具的電源開關；

　?。?）電流量檢驗：用于檢驗照明燈具電流量。要是汽車繼電器接點合閉，當檢驗到穿過照明燈具組的電流量偏移預設值較多時，表明照明燈具組里有一部分照明燈具或所有照明燈具電源電路常見故障。

　　依據凈化車間內部結構分析，且進到工業廠房時必須自?xún)糇饔脮r(shí)間，工作人員要是巡視每一清潔屋子用時較長；凈化室照明燈具輸出功率很大，屋子沒有人時必須保證照明燈具關掉；及其某些凈化室具備信息保密規定，不期待工作人員進到的特性，該自動控制系統根據對凈化車間內照明燈具建立集中控制系統，處理了傳統式的就地操縱照明燈具的一連串難題。計劃方案的落實措施方式給出：

　?。?）將凈化車間內的照明燈具組序號為1，2，…，N，根據電腦鍵盤實際操作區鍵入相對照明燈具組序號及其電源開關命令，主控制器上的中央處理器將命令根據雙絞線發給相對照明燈具組的照明燈具操縱終端設備，建立對相對照明燈具組的電源開關操縱；液晶顯示屏顯示信息電腦鍵盤實際操作的即時命令；

　?。?）顯示燈區有和照明燈具組同樣總數的Led顯示燈，且序號完全一致。主控制器上的中央處理器根據RS485通信每30ms開展多次輪巡，回到相匹配照明設備組的開、關、常見故障情況，Led顯示燈長亮時表達相對照明燈具組開啟；Led標示燈不閃時表達相對照明燈具組關掉；Led顯示燈忽明忽暗時表達相對照明燈具組將會(huì )有常見故障；

　?。?）照明燈具操縱終端設備即時檢驗穿過照明燈具組的電流量，當照明燈具組開啟，而檢驗的電流量低于設置電流過重，表明照明燈具組里一部分照明燈具沒亮，一部分照明燈具或其電源電路將會(huì )有常見故障；

　?。?）照明燈具操縱終端設備接受到電源開關命令時，根據汽車繼電器建立對照明燈具組電源開關操縱；接受到輪巡命令時，將照明燈具的情況回到，供顯示燈區建立顯示信息。

　　3 結束語

　　公司凈化車間照明燈具選用集中控制系統方式都還沒同行業，與傳統式的就地控制措施對比，本智能照明系統自動控制系統具備較好的經濟價值和社會(huì )價值。
