淺談潔凈空調的設計
四川華銳凈化 2019-04-01 20:58:41 閱讀
摘要：凈化空調的使用，無論是改造，還是改建，都解決了空氣的品質問題。本文將簡單談?wù)劃崈艨照{設計中的幾點，希望對大家有所幫助。 關鍵詞：潔凈空調；設計；FFU；風淋室
為了使潔凈室內保持所需要的溫度濕度、風速、壓力和潔凈度等參數，最常用的方法是向室內不斷送入一定量經過處理的空氣，以消除潔凈室內外各種熱濕干擾及塵埃污染。為獲得送入潔凈室具有一定狀態的空氣，就需要一整套設備對空氣進行處理，并不斷送入室內，又不斷從室內排出一部分來，這一整套設備就構成了潔凈空調系統。
1潔凈室的設計探討

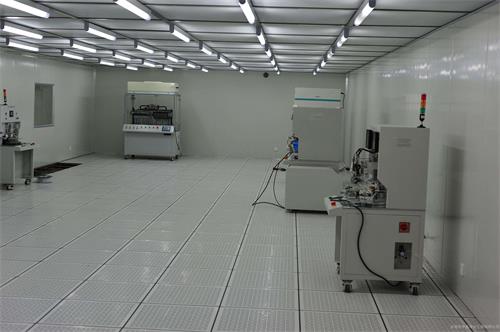

潔凈室(Clean Room)，亦稱為無塵室或清凈室，是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。亦即是不論外在之空氣條件如何變化，其室內均能具有維持原先所設定要求之潔凈度、溫濕度及壓力等性能之特性。
潔凈室最主要之作用在于控制產品(如硅芯片等)所接觸之大氣的潔凈度及溫濕度，使產品能在一個良好之環境空間中生產、制造，此空間我們稱之為潔凈室。
潔凈室主要是通過空氣量的循環來過濾空氣中的塵埃、細菌等，實現對空氣中非生物粒子和生物粒子的控制，達到潔凈的標準。因此需要有足夠的風量來保證室內的潔凈度。潔凈室的風量一般按照室內換氣次數來計算，通常是10倍，甚至幾十倍，尤其是單向流潔凈室，換氣次數達到房間體積的幾百倍。
大風量對空氣處理機組的強度是個考驗，目前市面上常見的空氣處理機組的都是采用鋁合金框架結構、方鋼結構的比較多，如果面板的厚度和框架的強度不夠，容易造成空氣處理機組變形，特別是醫用空氣處理機組，一般要采用正壓設計，如果面板和框架固定不夠，就有可能會(huì )出現面板飛出砸人的恐怖現象。所以潔凈用空氣處理機組首先要滿足高強度的要求，目前市面上常見的面板厚度有30mm和50mm，也有一些廠家率先推出60mm的面板的高端機組，相信在潔凈場合將得到廣泛的應用。
潔凈室一般至少要采用初、中、高三級過濾器過濾，而這三級過濾器的阻力加起來就有700～800帕左右，潔凈室一般也要采用集中送、回風的方式，以保證維持潔凈室的正負壓調節的要求，所以潔凈室的管道阻力一般比普通空調的要多一倍以上。需要克服這些阻力，就要求空氣處理機組的送風機有足夠的壓頭，所以潔凈室的空氣處理機組的送風機組一般采用后彎機翼型的風機，或者是無窩殼的風機，才能達到足夠高送回風壓頭。
潔凈室的溫濕度控制的精度是為了滿足工藝要求，而一般空調通風房間是為了滿足人員等的舒適度。如在某些電子產品的制造中，對溫濕度的控制要求非常嚴格，在醫用和實驗動物等方面，對溫濕度的控制精度也有明確的要求。為了實現恒溫恒濕，那么要求空氣處理機組中至少要具備制冷、制熱、加濕、除濕等功能段，而且需要精密控制的方式；如換熱器要采用高效率的親水翅片，并且水流量采用比例積分控制，加濕量也要采用比例積分或者是PID調節的方式，以便實現更高的控制精度。 由此帶來的造價提高，也是可想而知的。
無論是電子廠房還是隔離病房、制藥廠、實驗動物室等，為了防止粉塵、細菌擴散到其他的潔凈區域，還是為了防止病毒細菌的擴散引起交叉感染，潔凈房間的正負壓控制非常重要，特別是在醫用場合需要防止放射性塵埃、有害氣體、臭氣及細菌向外擴散，準確有效的控制正負壓極其關鍵。實際工程應用中，工業潔凈室和一般生物潔凈室都是采用正壓維持，但對于使用有毒、有害氣體或使用易燃易爆溶劑以及其他有特殊要求的生物潔凈室則采用負壓控制。要想有準確的壓差控制值，在潔凈室空氣處理機組要求要有較低的漏風率，才能有較高的控制精度。
無論是滿足工藝設計要求的工業潔凈室，還是滿足醫用、制藥、實驗動物等的生物工程，共同的特點是要滿足無塵，這將靠一套良好的空氣過濾系統來完成。潔凈技術對微生物、塵埃等的控制程度，主要取決于過濾器的性能。潔凈室一般至少要經過三級過濾，空氣處理機組配備初、中效過濾器，送風末端配高效過濾器?？諝膺^(guò)濾器需要有良好的品質，一旦發生泄漏，就再也不可能達到潔凈的可能。除了本身不能有任何的泄漏，過濾器在空調箱的密封也要引起注意。
2 FFU的設計應用
FFU為英文縮寫，全稱為 Fan Filter Units, 中文意思為"風機濾器單元（機組）"。也就是將風機和過濾器（高效過濾器（HEPA）或超高效過濾器（ULPA））組合在一起構成自身提供動力的末端凈化設備。確切地說是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部將空氣吸入并經HEPA過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。
FFU已成為現代凈化空調設計中出現頻率相當高的一個。以下，我來簡單說下，FFU的特點：
FFU凈化級別：靜態100級；FFU風速為：0.3/0.35/0.4/0.45/0.5m/s，FFU噪音≤60dB，FFU電源為220V，50Hz；箱體結構選用優質鋁板，具有重量輕、抗腐蝕、防銹、美觀大方的優點；采用選用高效離心式風機，壽命長、低噪聲、免維護、震動??；采用特殊的流道及均流系統設計，具有噪音低，風速均勻的特點；重量輕，采用模塊化安裝方式，使安裝、更換過濾器及維修更加方便；FFU可以節省空間,解決潔凈室吊頂頂端維修空間狹小的問題。FFU是自帶動力的，它不受區域太多的限制，可根據生產需要，分區控制，實現計算機群控及遙控功能；縮短建設周期。FFU系統節能顯著,從而解決了空調機房龐大、空調機組運行費用增高的集中送風的缺點。使用FFU減少制作與安裝風管所占的大量時間；結構簡單、安全可靠，使用、維護方便；FFU減少運行成本。FFU在后期運行與維護中簡單、方便；可分區控制管理、節能，真正符合目前提倡的低碳化要求；FFU獨立性的結構特點,可隨時調整,彌補潔凈室機動性不足,從而解決了生產工藝不宜調整的缺點。FFU特別適合組裝成超凈生產線，可根據工藝需要布置為FFU單臺使用，也可以FFU多臺組成100級流水裝配線。
因此，FFU在潔凈空調工程中被廣泛的使用。
3其他設計應用
除了上面所述部分，潔凈空調通常還包括風淋室、送風、排風、配套凈化建筑等部分。這里由于篇幅所限，就不一一敘述了。
總之，凈化空調的使用，無論是改造，還是改建，由于不用專用的空調機房，所以選擇設置場所的自由度大，使您可有效的布置您寶貴的空間，同時FFU可以廣泛的用于醫院的候診室，醫護人員辦公室，潔凈實驗室，潔凈機房，休息室等場所，解決空氣潔凈的問題。
為了使潔凈室內保持所需要的溫度濕度、風速、壓力和潔凈度等參數，最常用的方法是向室內不斷送入一定量經過處理的空氣，以消除潔凈室內外各種熱濕干擾及塵埃污染。為獲得送入潔凈室具有一定狀態的空氣，就需要一整套設備對空氣進行處理，并不斷送入室內，又不斷從室內排出一部分來，這一整套設備就構成了潔凈空調系統。
1潔凈室的設計探討
潔凈室(Clean Room)，亦稱為無塵室或清凈室，是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。亦即是不論外在之空氣條件如何變化，其室內均能具有維持原先所設定要求之潔凈度、溫濕度及壓力等性能之特性。
潔凈室最主要之作用在于控制產品(如硅芯片等)所接觸之大氣的潔凈度及溫濕度，使產品能在一個良好之環境空間中生產、制造，此空間我們稱之為潔凈室。
潔凈室主要是通過空氣量的循環來過濾空氣中的塵埃、細菌等，實現對空氣中非生物粒子和生物粒子的控制，達到潔凈的標準。因此需要有足夠的風量來保證室內的潔凈度。潔凈室的風量一般按照室內換氣次數來計算，通常是10倍，甚至幾十倍，尤其是單向流潔凈室，換氣次數達到房間體積的幾百倍。
大風量對空氣處理機組的強度是個考驗，目前市面上常見的空氣處理機組的都是采用鋁合金框架結構、方鋼結構的比較多，如果面板的厚度和框架的強度不夠，容易造成空氣處理機組變形，特別是醫用空氣處理機組，一般要采用正壓設計，如果面板和框架固定不夠，就有可能會(huì )出現面板飛出砸人的恐怖現象。所以潔凈用空氣處理機組首先要滿足高強度的要求，目前市面上常見的面板厚度有30mm和50mm，也有一些廠家率先推出60mm的面板的高端機組，相信在潔凈場合將得到廣泛的應用。
潔凈室一般至少要采用初、中、高三級過濾器過濾，而這三級過濾器的阻力加起來就有700～800帕左右，潔凈室一般也要采用集中送、回風的方式，以保證維持潔凈室的正負壓調節的要求，所以潔凈室的管道阻力一般比普通空調的要多一倍以上。需要克服這些阻力，就要求空氣處理機組的送風機有足夠的壓頭，所以潔凈室的空氣處理機組的送風機組一般采用后彎機翼型的風機，或者是無窩殼的風機，才能達到足夠高送回風壓頭。
潔凈室的溫濕度控制的精度是為了滿足工藝要求，而一般空調通風房間是為了滿足人員等的舒適度。如在某些電子產品的制造中，對溫濕度的控制要求非常嚴格，在醫用和實驗動物等方面，對溫濕度的控制精度也有明確的要求。為了實現恒溫恒濕，那么要求空氣處理機組中至少要具備制冷、制熱、加濕、除濕等功能段，而且需要精密控制的方式；如換熱器要采用高效率的親水翅片，并且水流量采用比例積分控制，加濕量也要采用比例積分或者是PID調節的方式，以便實現更高的控制精度。 由此帶來的造價提高，也是可想而知的。
無論是電子廠房還是隔離病房、制藥廠、實驗動物室等，為了防止粉塵、細菌擴散到其他的潔凈區域，還是為了防止病毒細菌的擴散引起交叉感染，潔凈房間的正負壓控制非常重要，特別是在醫用場合需要防止放射性塵埃、有害氣體、臭氣及細菌向外擴散，準確有效的控制正負壓極其關鍵。實際工程應用中，工業潔凈室和一般生物潔凈室都是采用正壓維持，但對于使用有毒、有害氣體或使用易燃易爆溶劑以及其他有特殊要求的生物潔凈室則采用負壓控制。要想有準確的壓差控制值，在潔凈室空氣處理機組要求要有較低的漏風率，才能有較高的控制精度。
無論是滿足工藝設計要求的工業潔凈室，還是滿足醫用、制藥、實驗動物等的生物工程，共同的特點是要滿足無塵，這將靠一套良好的空氣過濾系統來完成。潔凈技術對微生物、塵埃等的控制程度，主要取決于過濾器的性能。潔凈室一般至少要經過三級過濾，空氣處理機組配備初、中效過濾器，送風末端配高效過濾器?？諝膺^(guò)濾器需要有良好的品質，一旦發生泄漏，就再也不可能達到潔凈的可能。除了本身不能有任何的泄漏，過濾器在空調箱的密封也要引起注意。
2 FFU的設計應用
FFU為英文縮寫，全稱為 Fan Filter Units, 中文意思為"風機濾器單元（機組）"。也就是將風機和過濾器（高效過濾器（HEPA）或超高效過濾器（ULPA））組合在一起構成自身提供動力的末端凈化設備。確切地說是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部將空氣吸入并經HEPA過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。
FFU已成為現代凈化空調設計中出現頻率相當高的一個。以下，我來簡單說下，FFU的特點：
FFU凈化級別：靜態100級；FFU風速為：0.3/0.35/0.4/0.45/0.5m/s，FFU噪音≤60dB，FFU電源為220V，50Hz；箱體結構選用優質鋁板，具有重量輕、抗腐蝕、防銹、美觀大方的優點；采用選用高效離心式風機，壽命長、低噪聲、免維護、震動??；采用特殊的流道及均流系統設計，具有噪音低，風速均勻的特點；重量輕，采用模塊化安裝方式，使安裝、更換過濾器及維修更加方便；FFU可以節省空間,解決潔凈室吊頂頂端維修空間狹小的問題。FFU是自帶動力的，它不受區域太多的限制，可根據生產需要，分區控制，實現計算機群控及遙控功能；縮短建設周期。FFU系統節能顯著,從而解決了空調機房龐大、空調機組運行費用增高的集中送風的缺點。使用FFU減少制作與安裝風管所占的大量時間；結構簡單、安全可靠，使用、維護方便；FFU減少運行成本。FFU在后期運行與維護中簡單、方便；可分區控制管理、節能，真正符合目前提倡的低碳化要求；FFU獨立性的結構特點,可隨時調整,彌補潔凈室機動性不足,從而解決了生產工藝不宜調整的缺點。FFU特別適合組裝成超凈生產線，可根據工藝需要布置為FFU單臺使用，也可以FFU多臺組成100級流水裝配線。
因此，FFU在潔凈空調工程中被廣泛的使用。
3其他設計應用
除了上面所述部分，潔凈空調通常還包括風淋室、送風、排風、配套凈化建筑等部分。這里由于篇幅所限，就不一一敘述了。
總之，凈化空調的使用，無論是改造，還是改建，由于不用專用的空調機房，所以選擇設置場所的自由度大，使您可有效的布置您寶貴的空間，同時FFU可以廣泛的用于醫院的候診室，醫護人員辦公室，潔凈實驗室，潔凈機房，休息室等場所，解決空氣潔凈的問題。
