微生物實驗室準備室、滅菌室、無菌室、恒溫培養室和普通實驗室五部分組成。此設計方案結合了微生物實驗室規劃設計與空調凈化設計。

一、設計技術指標：

A、技術指標說明：

實驗區空氣調節系統由制冷量＊＊KW的組合式空調機組。

潔凈度（萬級）≥0.5um　　≤350000粒/m3

微生物浮游菌　萬級≤100/m3

沉降菌　萬級≤3個/皿

照明：實驗臺300LX，其它生產區域為150LX。

室內相鄰房間相對靜壓差≥5pa，相對室外靜壓≥10pa。

室內溫度18-26°C，室內相對濕度為45-60%。

室內噪音≤60db(A)。

電源：AC220V/380V-50HZ

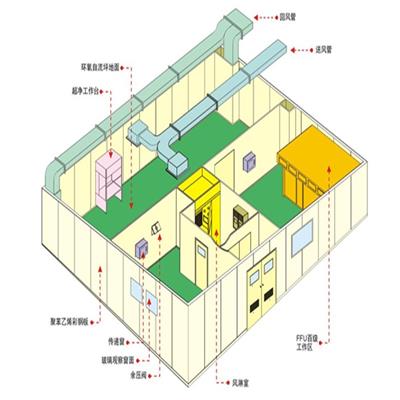

B、排風口裝有高效過濾器，送風口裝有高效過濾靜壓箱，以實現進氣潔凈，另外更換高效過濾器比較方便。

C、一般室內送排風采用上送下排方式，室內排風口應設在室內被污染風險最高的區域，單側布置，不得有障礙。

D、回風口以余壓閥自動調節室內壓力，保持正壓潔凈狀態。

二、設計說明：

實驗室設計基本思路為經濟、實用。凈化要求級別為萬級。實驗室設計有一更、二更、風淋和緩沖等實驗前的準備工作。采用人流、物流分開原則，以減少實驗污染，保證安全。

A、本布置緊湊、合理，滿足了實驗室操作和空氣潔凈度等級要求，同時力求科學性與經濟性的原則，考慮實驗室要求和發展及運行費用最優。

B、潔凈室入口處設置風淋室，能有效清除人體所帶灰塵，減少潔凈室的灰塵量，同時風淋室也起到了氣閘的作用，防止不潔凈空氣由門進入潔凈區。

C、潔凈室需向室內供給一定比例的新鮮空氣，凈化過濾后進入各實驗室以補償排風，保證正壓及工作人員需要。

D、風量回風次數采用風量調節閥對不同要求潔凈級別的區域進行控制，以及壓強梯度的調節，保證氣流同“清潔”區域流向“污染”區域，潔凈室不同級別之間壓差為≥5pa，潔凈室與室外壓差為≥10pa。

E、潔凈室設紫處燈殺菌裝置?！?/p>

F、傳遞窗為全不銹鋼材質，機械聯鎖控制，內帶滅菌裝置。

G、觀察窗為密閉潔凈窗，門為氣密潔凈門。

如此簡單的說明了下凈化的級數，在微生物實驗室設計方面，公司本著邊學后再做統籌的設計，理念與實際是相互結合的，根據客戶的想法與實驗室建筑方面的參考，微生物實驗室設計。

微生物實驗室準備室、滅菌室、無菌室、恒溫培養室和普通實驗室五部分組成。這些房間的共同特點是地板和墻壁的質地光滑堅硬，儀器和設備的陳設簡潔，便于打掃衛生。



微生物實驗室基本要求如下：

（一）準備室

準備室用于配制培養基和樣品處理等。室內設有試劑柜、存放器具或材料的專柜、實驗臺、電爐、冰箱和上下水道、電源等。

準備室還要用于洗刷器皿等。室內應備有加熱器、蒸鍋，洗刷器皿用的盆、桶等，還應有各種瓶刷、去污粉、肥皂、洗衣粉等。

（二）滅菌室

滅菌室主要用于培養基的滅菌和各種器具的滅菌，室內應備有高壓蒸汽滅菌器、烘箱等滅菌設備及設施。

（三）無菌室

無菌室也稱接種室，是系統接種、純化菌種等無菌操作的專用實驗室。在微生物工作中，菌種的接種移植是一項主要操作，這項操作的特點就是要保證菌種純種，防止雜菌的污染。在一般環境的空氣中，由于存在許多塵埃和雜菌，很易造成污染，對接種工作干擾很大。

1. 無菌室的設置

無菌室應根據既經濟又科學的原則來設置。其基本要求有以下幾點：

（1）無菌室應有內、外兩間，內間是無菌室，外間是緩沖室。房間容積不宜過大，以便于空氣滅菌。最小內間面積2×2.5＝5m2，外間面積1×2＝2m2，高以2.5m以下為宜，都應有天花板。

（2）內間應當設拉門，以減少空氣的波動，門應設在離工作臺最遠的位置上；外間的門最好也用拉門，要設在距內間最遠的位置上。

（3）在分隔內間與外間的墻壁或“隔扇”上，應開一個小窗，作接種過程中必要的內外傳遞物品的通道，以減少人員進出內間的次數，降低污染程度。小窗寬60cm、高40cm、厚30cm，內外都掛對拉的窗扇。

（4）無菌室容積小而嚴密，使用一段時間后，室內溫度很高，故應設置通氣窗。通氣窗應設在內室進門處的頂棚上（即離工作臺最遠的位置），最好為雙層結構，外層為百葉窗，內層可用抽板式窗扇。通氣窗可在內室使用后、滅菌前開啟，以流通空氣。有條件可安裝恒溫恒濕機。

 2. 無菌室內設備和用具

（1）無菌室內的工作臺，不論是什么材質、用途的，都要求表面光滑和臺面水平。

（2）在內室和外室各安裝一個紫外燈（多為30W）。內室的紫外線燈應安裝在經常工作的座位正上方，離地面2m，外室的紫外線燈可安裝在外室中央。

（3）外室應有專用的工作服、鞋、帽、口罩、盛有來蘇兒水的瓷盆和毛巾、手持噴霧器和5%石炭酸溶液等。

（4）內室應有酒精燈、常用接種工具、不銹鋼制的刀、剪、鑷子、70%的酒精棉球、工業酒精、載玻璃片、特種蠟筆、記錄本、鉛筆、標簽紙、膠水、廢物筐等。

3. 無菌室的滅菌消毒

（1）薰蒸：這是無菌室徹底滅菌的措施。無菌室使用了較長時間，污染比較嚴重時，應進行薰蒸滅菌?？捎眉兹?、乳酸或硫磺薰蒸。

（2）噴霧：在每次使用無菌室前進行。噴霧可促使空氣中微粒及微生物沉降，防止桌面、地面上的微塵飛場，并有殺菌作用?？捎?%石炭酸噴霧。

（3）紫外線照射：在每次使用無菌室前進行。紫外線有較好的殺菌效果。通常應開啟紫外線燈照射30～60min。

4. 無菌室工作規程

（1）無菌室滅菌。每次使用前開啟紫外線燈照射30min以上，或在使用前30min，對內外室用5%石炭酸噴霧。

（2）用肥皂洗手后，把所需器材搬入外室；在外室換上已滅菌的工作服、工作帽和工作鞋，戴好口罩，然后用2%煤酚皂液將手浸洗2分鐘。

（3）將各種需用物品搬進內室清點、就位，用5%石炭酸在工作臺面上方和操作員站位空間噴霧，返回外室，5～10min后再進內室工作。

（4）接種操作前，用70%酒精棉球擦手；進行無菌操作時，動作要輕緩，盡量減少空氣波動和地面揚塵。

（5）工作中應注意安全。如遇棉塞著火，用手緊握或用濕布包裹熄滅，切勿用嘴吹，以免擴大燃燒；如遇有菌培養物灑落或打碎有菌容器時，應用浸潤5%石炭酸的抹布包裹后，并用浸潤5%石炭酸的抹布擦拭臺面或地面，用酒精棉球擦手后再繼續操作。

（6）工作結束，立即將臺面收拾干凈，將不應在無菌室存放的物品和廢棄物全部拿出無菌室后，對無菌室用5%石炭酸噴霧，或開紫外線燈照射30min。

（四）恒溫培養室

1. 培養室的設置

（1）培養室應有內、外兩間，內室是培養室，外室是緩沖室。房間容積不宜大，以利于空氣滅菌，內室面積在3.2×4.4＝14m2左右，外室面積在3.2×1.8＝6m2左右，高以2.5m左右為宜，都應有天花板。

（2）分隔內室與外室的墻壁上部應設帶空氣過濾裝置的通風口。

（3）為滿足微生物對溫度的需要，需安裝恒溫恒濕機。

（4）內外室都應在室中央安裝紫外線燈，以供滅菌用。

2. 培養室內設備及用具

（1）內室通常配備培養架和搖瓶機（搖床）。常用的搖瓶機有旋轉式、往復式兩種。

（2）外室應有專用的工作服、鞋、帽、口罩、手持噴霧器和5%石炭酸溶液、70%酒精棉球等。

3. 培養室的滅菌、消毒同無菌室的滅菌、消毒措施。

小規模的培養可不啟用恒溫培養室，而在恒溫培養箱中進行
