　　由我司承接的貴州某藥廠丸劑車間凈化安裝工程，工程主要內容為裝修/電氣/空調/自控工程。
　　一、裝修工程

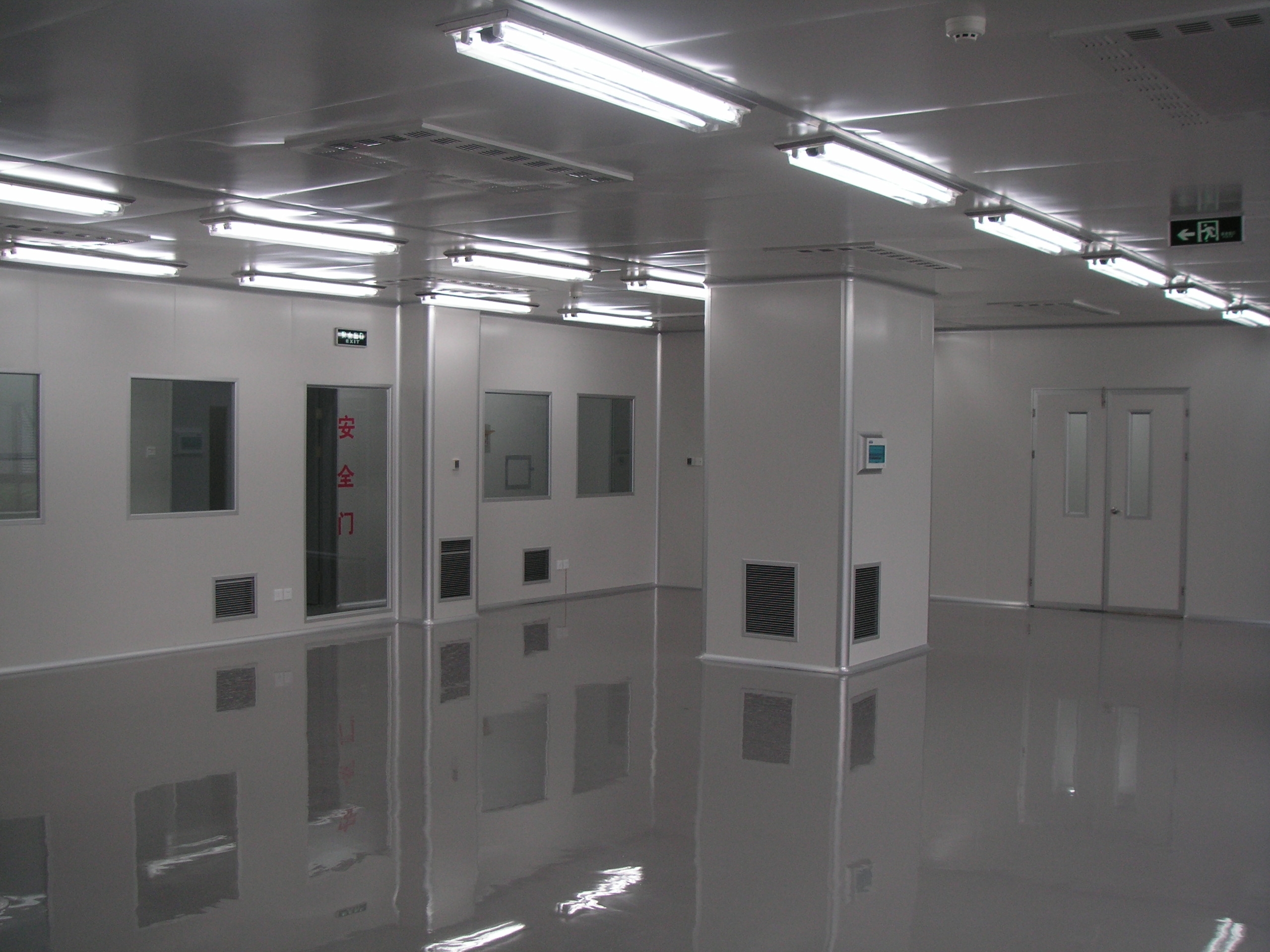

　　裝修工程為潔凈室彩鋼板隔間工程，彩鋼板吊頂及EPOXY地面，潔凈室門窗工程。潔凈室彩鋼板采用50MM手工巖棉彩鋼板中置鋁連接，彩鋼板吊頂采用50MM手工單面玻鎂巖棉彩鋼板，中置鋁和暗藏龍骨連接。地面采用EPOXY薄涂，為了防止房間之間相互串水，地面龍骨采用帶圓弧的成品龍骨，且圓弧上貼玻纖布并涂刷EPOXY，使地面與龍骨成為一個整體。潔凈室門采用成品鋼制門，潔凈室窗戶采用雙面玻璃視窗。
　　二、電氣部分
　　本工程電氣部分為空調及工藝設備配電，潔凈室照明及插座配電?？照{配電為新增模塊機組ACCH-01/冷凍水泵CHWP-1&2/潔凈空調箱JK-1～3的配電。模塊機組配電為制劑車間二層冷凍機房配電柜AA12引出電源接至室外模塊機電源，再接一組信號線接至一層中控室啟?？刂葡?#按鈕?？照{箱配電為制劑車間二層冷凍機房配電柜AA12引出電源接至變頻柜UF201/UF202，變頻器再接至風機。冷凍水泵配電為制劑車間二層冷凍機房配電柜AA12引出電源接至室外冷凍水泵再接一組信號線接至一層中控室啟?？刂葡?#5#按鈕。工藝設備配電為業主對應的丸劑生產設備配電，部分電源由制劑車間二層冷凍機房配電柜AA11引出電源接至走道2AP01/2AP02再接至潔凈室相關生產設備，另部分電源由制劑車間二層冷凍機房配電柜AA7/AA8引出電源接至相關生產設備，具體見相關圖紙。潔凈室照明采用吸頂式雙管潔凈熒光燈，另為應急需要，在潔凈室增加帶應急吸頂式雙管潔凈熒光燈及在潔凈走道增加疏散指示燈。
　　三、空調部分
　　空調部分為新增空調設備及及相應的風管水管安裝。新增空調設備為新增模塊機組ACCH-01，冷凍水泵CHWP-01/02，潔凈空調箱JK-1/JK-2/JK-3，排風機EXU-3～6，除塵風機CC-1，排煙風機PY-1?？照{風系統為送回風系統，排風系統，除塵系統，排煙系統?？照{送風系統采用AHU+HEPA系統（G4+F8+H14三級送風系統）。JK-1對應2F丸劑車間潔凈走廊，JK-2對應制丸間/干燥間/包衣間的潔凈空調系統，JK-3對應更衣間、手消毒、緩沖、稱量間等剩余的潔凈室空調。排風機箱EXU-3/EXU-6及除塵機CC-1對應的空調系統為JK-3系統，排風機箱EXU-4/EXU-5對應的空調系統為JK-2系統.?？照{冷源為冷凍水，熱源為業主提供的蒸汽。正常模式時，JK-1/JK-2/JK-3空調箱冷熱源由業主提供的冷水管道/蒸汽管道提供。值班模式下只打開JK-1空調箱保證潔凈室的正壓系統，避免潔凈室污染。值班模式時JK-1由新增的模塊機組ACCH-1提供，ACCH-1對應的冷凍水泵為CHWP-1/2，冷凍水泵為一用一備。冷凍水泵及模塊機組位于制劑車間一樓室外混凝土基礎上，膨脹水箱位于2F空調機房，補水管引自一樓空壓機房自來水管。
　　四、自控系統
　　自控系統采用PLC控制系統，具體如下：
　?。?）JK-1控制模式如下：用回風濕度控制冷盤管電動三通閥的開啟，當回風濕度高于設定濕度時，電動閥開大，如回風溫度低于設定溫度，熱水盤管電動二通閥開啟。當回風濕度低于設定濕度時，冷水電動三通閥關閉，同時加濕電動閥開啟。用風速控制空調箱變頻器，設定風速為7M/S。變頻器頻率可以用自動/手動控制，建議用手動控制，建議設定頻率為32HZ，如風速顯示低于設定風速時可手動將頻率調高。過濾器壓差監控空調箱初中效過濾器，另現場裝有壓差表現場監控過濾器。同時送風管上安裝送風溫度及新風管上安裝新風溫濕度供參考監控，新風管上安裝電動新風閥。當在PLC界面上按下啟動按鈕時，新風閥立刻開啟，同時變頻器收到信號，到設定的時間后畫面上風機葉輪轉動，到達設定的風速或頻率后風機將保持相對平穩的運行狀態。按下停止按鈕時，空調箱風機慢慢關閉同時電動新風閥關閉。
　?。?）JK-2控制模式如下：用回風濕度控制第一段冷盤管電動二通閥的開啟，當回風濕度高于設定濕度時，第一段冷盤管電動閥開啟，反之關閉同時加濕電動二通閥開啟?；仫L(fēng)溫度控制第二段冷盤管的開啟，當回風溫度高于設定溫濕度時，電動閥開大，如回風溫度低于設定溫度，第二段冷盤管電動閥關閉同時熱水盤管電動二通閥開啟。用風速控制空調箱變頻器，建議設定風速為5M/S。變頻器頻率可以用自動/手動控制，建議用手動控制，建議設定頻率為25HZ，如風速顯示低于設定風速時可手動將頻率調高。過濾器壓差監控空調箱初中效過濾器，另現場裝有壓差表現場監控過濾器。同時送風管上安裝送風溫度及新風管上安裝新風溫濕度供參考監控，新風管上安裝電動新風閥。用隧道烘箱與新風閥的開啟度連鎖（空調箱開啟時，新風閥將保持開度60%，如現在127干燥間隧道烘箱排風機開啟，電動新風閥開啟至80%，將來126干燥間隧道烘箱排風機同時開啟電動新風閥開啟至100%）。用干燥間設定的壓力控制干燥間的回風閥的開啟度，當設定的房間壓力超過設定壓力，回風閥慢慢開啟，反之則關閉。JK-2與對應的排風機是連鎖關系。當在PLC界面上按下啟動按鈕時，新風閥立刻開啟，同時變頻器收到信號，到設定的時間后畫面上風機葉輪轉動，到達設定的風速或頻率后風機將保持相對平穩的運行狀態。當頻率到達20Hz后，對應的排風機EXU-4/5將會(huì )開啟。
　?。?）JK-3控制模式如下：用回風濕度控制第一段冷盤管電動二通閥的開啟，當回風濕度高于設定濕度時，第一段冷盤管電動閥開啟，反之關閉同時加濕電動二通閥開啟?；仫L(fēng)溫度控制第二段冷盤管的開啟，當回風溫度高于設定溫濕度時，電動閥開大，如回風溫度低于設定溫度，第二段冷盤管電動閥關閉同時熱水盤管電動二通閥開啟。用風速控制空調箱變頻器，建議設定風速為6M/S。變頻器頻率可以用自動/手動控制，建議用手動控制，建議設定頻率為28HZ，如風速顯示低于設定風速時可手動將頻率調高?？照{箱過濾器壓差監控空調箱初中效過濾器，另現場裝有壓差表現場監控過濾器。同時送風管上安裝送風溫度及新風管上安裝新風溫濕度供參考監控，新風管上安裝電動新風閥。當在PLC界面上按下啟動按鈕時，新風閥立刻開啟，同時變頻器收到信號，到設定的時間后畫面上風機葉輪轉動，到達設定的風速或頻率后風機將保持相對平穩的運行狀態。當頻率到達20HZ后，對應的排風機EXU-3/6及除塵機CC-1將會(huì )開啟。
